DJ型大傾角皮帶輸送機
DJ型大傾角皮帶輸送機-擋邊帶式輸送機 生產廠家直接供貨-河南奧創機械設備有限公司 13353676726
DJ型大傾角皮帶輸送機又稱擋邊帶式輸送機,其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”,在裙邊之間又粘有一定強度和彈性的橫隔 板組成匣形斗，使物料在斗中進行連續輸送。擋邊帶式輸送機可廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門，在環境溫度為-19℃～+40℃范圍內, 輸送堆積比重為0.5-2.5t/m3的各種散狀物料。對于輸送有特殊要求的物料，如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的 擋邊輸送帶。
目前奧創機械主要生產的大傾角皮帶輸送機(擋邊帶式輸送機)帶寬分別為：B500、B650、B800三種.輸送物料堆積密度為 0.5～2.5t/m3，工作環境溫度為-19℃～+40℃ 范圍內。對于輸送高溫、酸堿、油類或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶材質,我公司可以根據您的需求來訂做特殊輸送專用的大傾角皮帶輸送機。

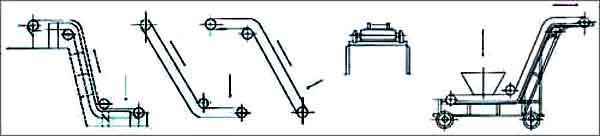

產品結構 / PRODUCT STRUCTURE

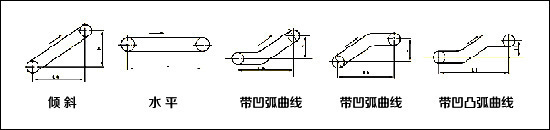

DJ型大傾角皮帶輸送機外形參數圖：
應用范圍 / PRODUCT APPLICATION
波狀擋邊帶式輸送機可沿水平、傾斜、垂直和變角方向輸送各種散料物料，從煤、礦石、沙子到化肥和糧食等。物料粒度不限，可從很小的粒度到400mm的大粒度。輸送量可從1立方/小時到6000立方/小時。
(1)、大傾角輸送機為一般用途的散狀物料連續輸送設備，但采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角及垂直90°輸送。
(2)、該機可用于煤碳、化工、冶金、電力、輕工、糧食、港口等行業，在工作環境溫度為-15℃～+40℃的范圍內輸送堆積比重為0.5—4.2t/m3的各種散狀物料。
(3)、對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。
(4)、輸送傾角為0°～90°范圍內，較大垂直輸送物料粒度為400mm。

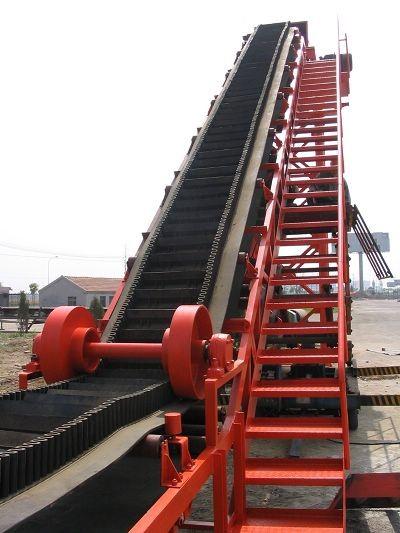

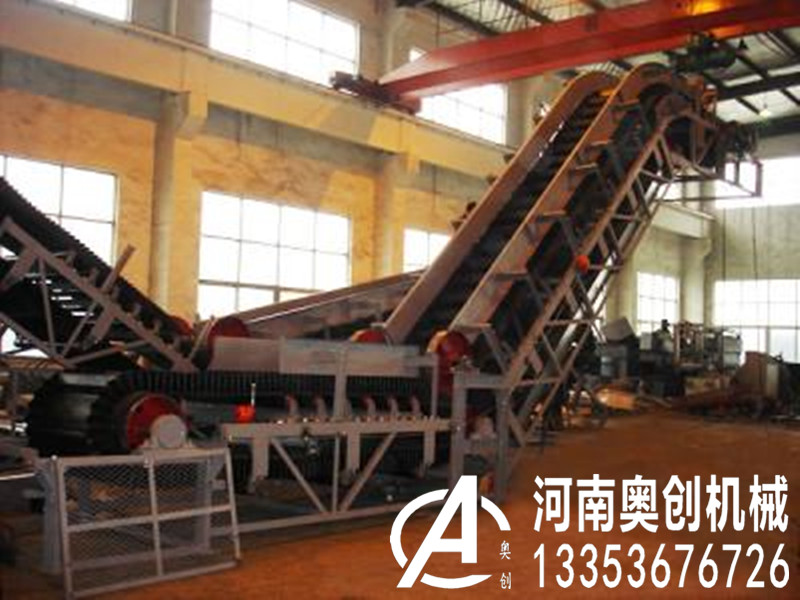

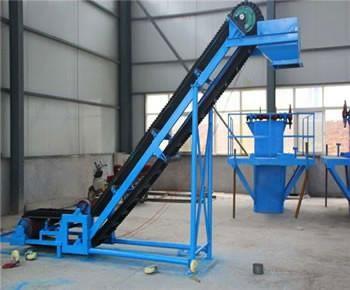

產品圖片 / PRODUCT PICTURE
技術參數 / TECHNICAL PARAMETERS
| 帶寬B（mm） | 300 | 400 | 500 | 650 | 800 | |||||||||
| 擋邊高（mm） | 40 | 60 | 60 | 80 | 80 | 120 | 120 | 160 | 120 | 160 | 200 | 240 | ||
| 部分輸送傾角輸送量Q3/h | 30° | 15 | 14 | 20 | 34 | 46 | 71 | 104 | 120 | 128 | 157 | 195 | 235 | |
| 45° | 11 | 10 | 14 | 26 | 35 | 57 | 83 | 97 | 102 | 127 | 157 | 195 | ||
| 60° | 8 | 7 | 10 | 18 | 25 | 40 | 58 | 69 | 72 | 90 | 112 | 142 | ||
| 90° | 4 | 4 | 5 | 10 | 13 | 21 | 31 | 37 | 38 | 48 | 60 | 76 | ||
| 外型尺寸 | 頭輪高H2/h（MM） | 350-100 | 1100-2000 | 1300-2000 | 1300-2000 | |||||||||
| 尾輪高H2/h（MM） | 335 | 330-490 | 600 | 600 | 600-800 | |||||||||
| 中間段帶面高H2/h（MM） | 450 | 500-700 | 760-800 | 800-850 | 800-1115 | |||||||||
| 中間段地腳寬B2/h（MM） | 480 | 580 | 870 | 1020 | 1220 | |||||||||
| 帶寬B（mm） | 1000 | 1200 | 1400 | |||||||||||
| 擋邊高（mm） | 120 | 160 | 200 | 240 | 160 | 200 | 240 | 300 | 160 | 200 | 240 | 300 | 400 | |
| 部分輸送傾角輸送量Q3/h | 30° | 172 | 216 | 267 | 327 | 275 | 331 | 419 | 466 | 319 | 395 | 500 | 564 | 794 |
| 45° | 137 | 175 | 216 | 271 | 222 | 267 | 347 | 384 | 258 | 318 | 414 | 465 | 680 | |
| 60° | 96 | 124 | 153 | 197 | 158 | 190 | 253 | 178 | 184 | 226 | 302 | 337 | 524 | |
| 90° | 51 | 66 | 83 | 106 | 85 | 102 | 136 | 149 | 98 | 121 | 162 | 180 | 281 | |
| 外型尺寸 | 頭輪高H2/h（MM） | 1400-2000 | 1600-2000 | |||||||||||
| 尾輪高H2/h（MM） | 600-800 | 800-1000 | 800-1200 | |||||||||||
| 中間段帶面高H2/h（MM） | 800-1200 | 1050-1500 | 1050-1700 | |||||||||||
| 中間段地腳寬B2/h（MM） | 1440 | 1690 | 1890 | |||||||||||
DJ型大傾角皮帶輸送機部件的名稱及用途：
1.波狀擋邊輸送帶：在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的“閘”形容器，從而實現大傾角輸送。
2.驅動裝置是輸送機中的動力部分。系由Y系列電動機，ZJ型軸裝式減速器，楔塊式逆止器組成。
3.傳動滾筒：是動力傳遞的主要部件，輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分，膠面滾筒是為了增加滾筒和輸送帶之間的附著力。
4.改向滾筒：用于改變輸送帶的運行方向;改向滾筒用于輸送帶下表面(非承載面)。
5.壓帶輪：用于改變輸送帶的運行方向，壓帶輪用于輸送帶上表面(承載面)。
6.托輥：托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平行托輥兩種型式。
7.托帶輥：托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。
8.立輥：立輥用于限制輸送帶跑偏，并安裝在上、下過度段機架上。每個過濾段機架上設有4個，上、下分各兩個。
9.拍打輪清料裝置：用于拍打輸送帶背面震落粘在輸送帶上的物料。
10.拉緊裝置作用：
a.使輸送帶具有足夠的張力，保證輸送帶和傳動滾筒間不打滑。
b.限制輸送帶在各支承間的垂度，使輸送機正常運轉，本系列采用螺旋拉緊裝置。
11.機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等：在輸送機中分別起支承、防塵和導料作用。
