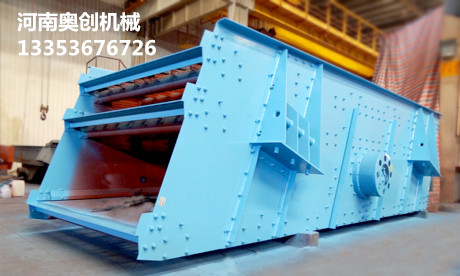

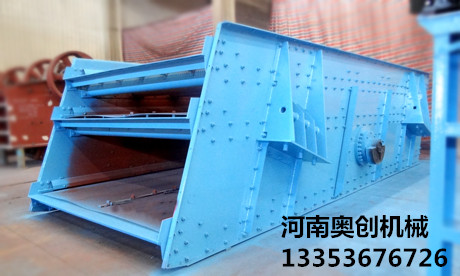

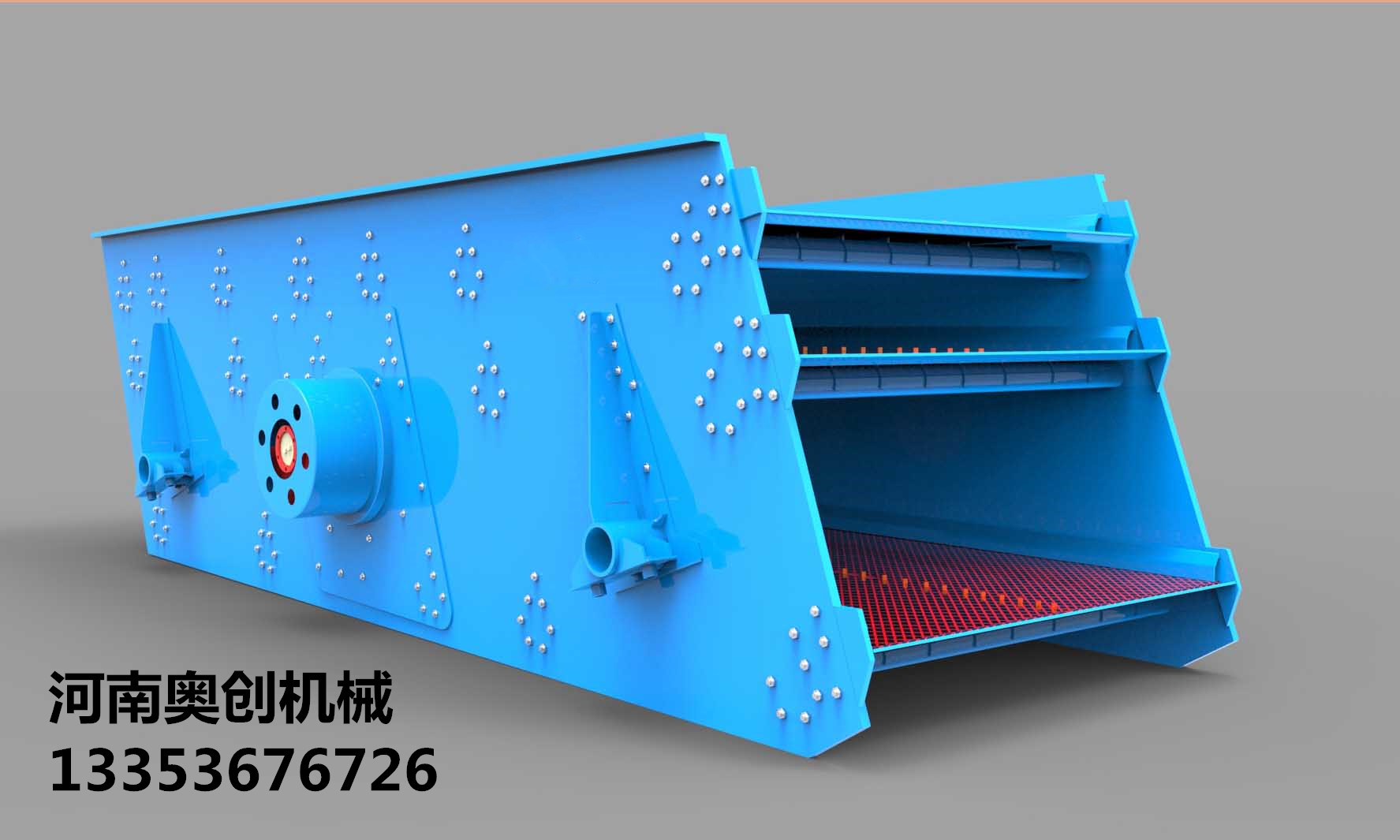

YK YK系列圓振動篩詳解
YK YK系列圓振動篩-激振力大小 振幅強弱可調節 篩分效率高 廠家定制 13353676726
圓振動篩工作原理：
電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。
圓振動篩結構組成：
圓振篩篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架等組成。采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。振動器安裝在篩箱側板上，一并由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩振動。
圓振動篩結構特點：
1.采用塊偏心作為激振力，激振力強；
2.篩子橫梁與篩箱采用高強度螺栓聯結，無焊接；
3.篩機結構簡單，維修方便快捷；
4.采用輪胎聯軸器，柔性聯接，運轉平穩；
5.篩分效率高、處理量大、壽命長。
圓振動篩使用和維護：
振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待面物料排除后再停機。工作過程中應經常觀察篩機運行情況，如發現運動不正常或異常聲響，應及時停機檢查，找出原因，排除故障。
圓振動篩技術參數：
|
型號 |
篩網層數 |
篩面傾角(°) |
篩網面積(m2) |
振動頻率(r/min) |
雙振幅 |
處理能力(m3/h) |
電機功率(kW) |
外形尺寸(L×W×H) |
重量 |
|
2YK1224 |
2 |
15 |
2.88 |
970 |
6-8 |
20-120 |
5.5 |
2673×2382×2027 |
1750 |
|
YK1235 |
1 |
15 |
4.2 |
970 |
6-8 |
20-150 |
5.5 |
3710×2464×1450 |
1729 |
|
2YK1235 |
2 |
15 |
4.2 |
970 |
6-8 |
20-150 |
7.5 |
3705×2393×2339 |
2476 |
|
3YK1235 |
3 |
15 |
4.2 |
970 |
6-8 |
20-150 |
7.5 |
3621×2521×2581 |
3158 |
|
4YK1235 |
4 |
15 |
4.2 |
970 |
6-8 |
20-150 |
11 |
3510×2521×2830 |
4160 |
|
YK1545 |
1 |
17.5 |
6.75 |
970 |
6-8 |
22-150 |
11 |
4904×3044×2179 |
3319 |
|
2YK1545 |
2 |
17.5 |
6.75 |
970 |
6-8 |
22-150 |
15 |
5042×3090×3165 |
5308 |
|
3YK1545 |
3 |
17.5 |
6.75 |
970 |
6-8 |
22-150 |
15 |
4972×3090×3395 |
5915 |
|
4YK1545 |
4 |
17.5 |
6.75 |
970 |
6-8 |
22-150 |
18.5 |
4915×3155×3804 |
7260 |
|
YK1548 |
1 |
17.5 |
7.2 |
970 |
6-8 |
22-150 |
11 |
5190×3044×2186 |
3319 |
|
2YK1548 |
2 |
17.5 |
7.2 |
970 |
6-8 |
22-150 |
15 |
5265×3140×3208 |
5284 |
|
3YK1548 |
3 |
17.5 |
7.2 |
970 |
6-8 |
22-150 |
15 |
5200×3090×3440 |
6186 |
|
4YK1548 |
4 |
17.5 |
7.2 |
970 |
6-8 |
22-150 |
18.5 |
5200×3155×3849 |
7284 |
|
YK1860 |
1 |
20 |
10.8 |
970 |
6-8 |
32-350 |
15 |
6302×3365×2992 |
4651 |
|
2YK1860 |
2 |
20 |
10.8 |
970 |
6-8 |
32-350 |
18.5 |
6020×3455×3756 |
6195 |
|
3YK1860 |
3 |
20 |
10.8 |
970 |
6-8 |
32-350 |
18.5 |
6020×3455×4180 |
7613 |
|
4YK1860 |
4 |
20 |
10.8 |
970 |
6-8 |
32-350 |
22 |
5963×3505×4463 |
8650 |
|
YK2160 |
1 |
20 |
12.6 |
970 |
6-8 |
66-720 |
18.5 |
6302×3730×2992 |
4917 |
|
2YK2160 |
2 |
20 |
12.6 |
970 |
6-8 |
66-720 |
22 |
5966×3958×3975 |
6856 |
|
3YK2160 |
3 |
20 |
12.6 |
970 |
6-8 |
66-720 |
30 |
5966×3958×4400 |
9112 |
|
4YK2160 |
4 |
20 |
12.6 |
970 |
6-8 |
66-720 |
30 |
5966×3958×4780 |
11405 |
|
YK2460 |
1 |
20 |
14.4 |
970 |
6-8 |
75-750 |
18.5 |
6302×4155×2992 |
5243 |
|
2YK2460 |
2 |
20 |
14.4 |
970 |
6-8 |
75-750 |
30 |
6027×4308×3975 |
8503 |
|
3YK2460 |
3 |
20 |
14.4 |
840 |
6-8 |
75-750 |
30 |
6027×4308×4400 |
10411 |
|
4YK2460 |
4 |
20 |
14.4 |
840 |
6-8 |
75-750 |
30 |
5966×4308×4780 |
12068 |
特別提醒：
1、任何來電/來函詢查詢有關圓振篩時，敬請一并提供下列資料，以便對貴方的查詢做出迅速準確的回復
2、需處理原料：名稱 粒度結構 比重 含水量 粘度 溫度 等
3、使用之目的：除雜 過濾 分級 整粒 等其他
4、處理量：公斤/小時 公升/小時
5、篩網規格（目數或孔徑）及篩分級數
6、其他特殊要求：如：耐溫、耐介質等
磷礦圓振動篩廠家提示：請通過正規渠道購買奧創圓振篩，以保障您的合法權益！
訂購網址請登錄河南奧創機械有限公司官方網站：www.restfully.cn 24小時服務熱線：13353676726
