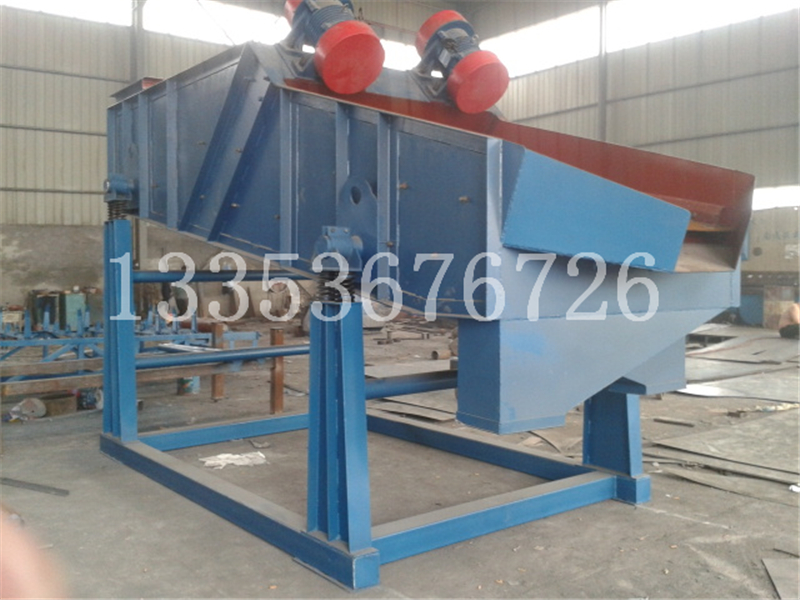

ZSG高效直線振動篩介紹
ZSG系列礦用重型直線振動篩是我公司自行研制的一種新型、高效的篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途最為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械，該機采用新型節能振動電機或激振器作振動源，橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。礦用重型振動篩-ZSG系列礦用篩-一分價錢一分貨。
ZSG高效直線振動篩工作原理與結構
ZSG系列礦用重型直線振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。
ZSG系列礦用重型直線振動篩由振動源、篩體、篩網、減振裝置和底拖組成，篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。
ZSG高效直線振動篩技術參數：
|
型號
|
入篩粒度
|
處理能力(t/h)
|
配用振動電機
|
電壓
|
功率
|
振頻(Hz)
|
雙振幅
|
有效篩面(m2)
|
單支點動負荷 (N)
|
|
ZSG-0918
|
≤250
|
10-100
|
YZO-20-6
|
380
|
2.0×2
|
16
|
6-8
|
1.62
|
900
|
|
ZSG-1020
|
10-180
|
YZO-20-6
|
2.0×2
|
2.0
|
1300
|
|
ZSG-1224
|
10-200
|
YZO-30-6
|
2.5×2
|
2.88
|
1620
|
|
ZSG-1030
|
15-250
|
YZO-30-6
|
2.5×2
|
3.0
|
1850
|
|
ZSG-1530
|
20-350
|
YZO-50-6
|
3.7×2
|
4.5
|
2810
|
|
ZSG-1540
|
30-500
|
YZO-75-6
|
5.5×2
|
6.0
|
4650
|
|
ZSG-1020
|
10-180
|
YZO-20-6
|
2.0×2
|
2.0
|
1300
|
|
ZSG-1224
|
10-200
|
YZO-30-6
|
2.5×2
|
2.88
|
1620
|
|
ZSG-1030
|
15-250
|
YZO-50-6
|
3.7×2
|
3.0
|
1850
|
|
ZSG-1530
|
20-350
|
YZO-50-6
|
3.7×2
|
4.5
|
2810
|
|
ZSG-1540
|
30-500
|
YZO-75-6
|
5.5×2
|
6.0
|
4650
|
ZSG高效直線振動篩安裝與調試：
a、安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板，預埋鋼板平面度誤差≤3mm。
b、安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于振動器軸線3-5mm，對稱點支撐彈簧應水平等高(誤差≤3mm)。
c、篩機各部位應牢固連接，所有螺栓開機前應緊固一次。
d、短時開機，檢查兩臺振動源轉向，使其相反。
e、調整振動源的偏心塊夾角，可以調整激振力，從而調整篩機振幅。
f、與其他障礙物間的距離不小于100mm。
