高溫水冷螺旋輸送機技術特征及實用效果
螺旋輸送機，具體牽涉一種結構簡單，輸送管道內通有循環冷卻水，用于與高溫物料熱量交換的高溫水冷螺旋輸送機。

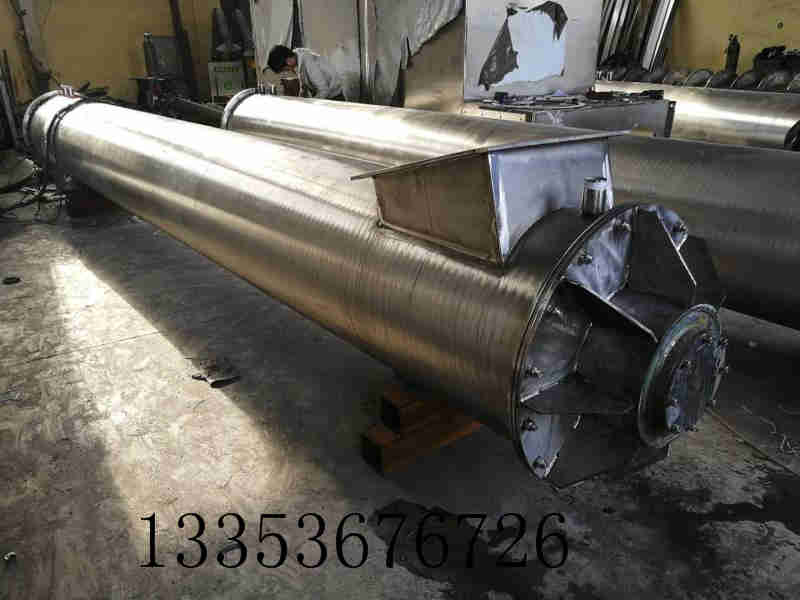

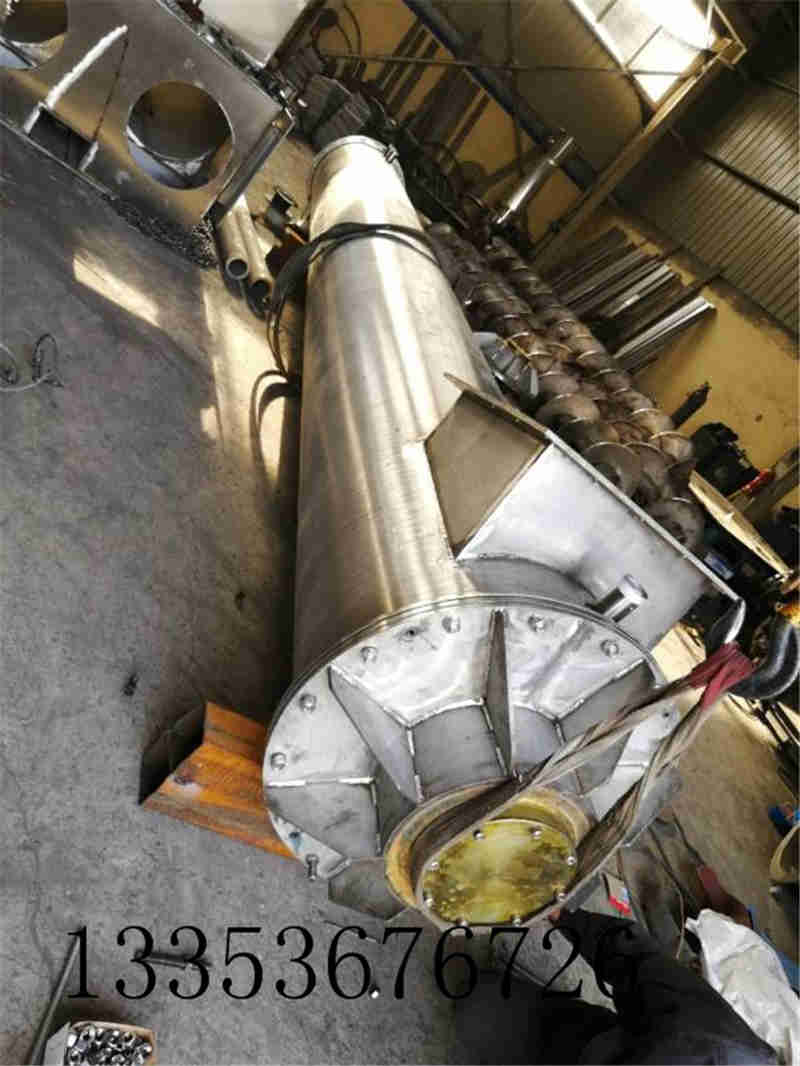

為實現上述目的，本技術采用以下技術方案：一種高溫水冷螺旋輸送機，包括驅動裝置、螺旋葉片、主軸及輸送管道，所述主軸設置在輸送管道內，主軸包括若干依次連接的分軸；所述分軸上設有懸掛器，懸掛器一端通過螺栓與輸送管道內壁連接，且懸掛器套設在分軸上；所述螺栓葉片設置在分軸上；所述主軸末端通過聯軸器與驅動裝置連接；所述輸送管道靠近驅動裝置一端的上方設有進料口，所述輸送管道另一端設有出料口；所述輸送管道為雙層結構，輸送管道雙層結構之間形成內部冷卻腔，所述內部冷卻腔靠近驅動裝置一端設有水泵，內部冷卻腔另一端設有冷卻倉，所述冷卻倉與水泵連接。
當主軸所需長度較長時，可采用若干分軸依次連接的方法形成一個較長的主軸，同時由于分軸組合的長度原因，需要用懸掛器支撐住各分軸，防止分軸之間的連接因為重力的作用導致跳動較大，對運行過程中的機器造成極大的損傷。在輸送管道內形成一個內部冷卻腔，并連接水泵和冷卻倉，使冷卻液在輸送管道內能夠進行循環流動，保證輸送管道的熱傳導能夠達到良好的效果。
作為優選，所述分軸一端設有鍵槽，分軸另一端設有軸轂，各分軸之間通過鍵連接。鍵連接可以方便分軸之間的拆卸，并且由于懸掛器的保護，分軸之間不會出現太大的震動現象。
作為優選，所述輸送管道下方還設有可供輸送管道放置的U型架。
作為優選，所述輸送管道上方還設有若干個外部連接環。可以保證螺旋輸送機能夠適應不同的工作環境。
本技術的有益效果：
（1）結構簡單，能夠根據長度需求組裝或拆卸；
（2）輸送管道內通有循環水，熱量交換快。
高溫水冷螺旋輸送機結構圖
驅動裝置1、進料口2、螺旋葉片3、主軸4、輸送管道5、懸掛器6、外部連接環7、內部冷卻腔8、水泵9、冷卻倉10、U型架11、出料口12。
當主軸所需長度較長時，可采用若干分軸依次連接的方法形成一個較長的主軸，同時由于分軸組合的長度原因，需要用懸掛器支撐住各分軸，防止分軸之間的連接因為重力的作用導致跳動較大，對運行過程中的機器造成極大的損傷。在輸送管道內形成一個內部冷卻腔，并連接水泵和冷卻倉，使冷卻液在輸送管道內能夠進行循環流動，保證輸送管道的熱傳導能夠達到良好的效果。
