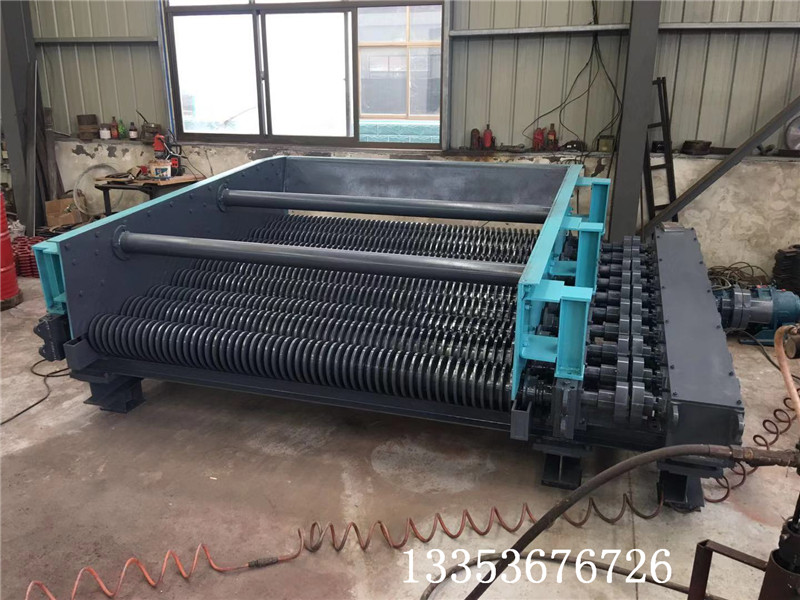

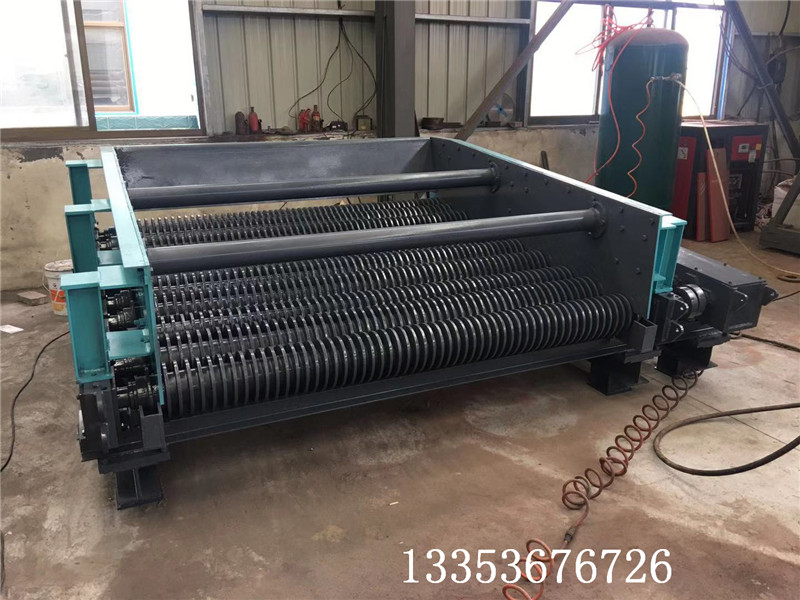

復合滾軸篩概述：
滾軸篩(正弦篩)是目前火力發電廠輸煤系統中廣泛選用的重要篩選設備之一，可有效減輕碎煤機的工作負荷，顯著提高碎煤機的工作效率和使用壽命。該產品適應性廣、無振動、噪聲低、無粉塵、不堵煤、篩分效率高、維修方便。復合正弦篩是在分析了現有各種篩分設備的缺點的情況下和在總結煤炭、電力等行業生產使用經驗的基礎上開發出來的新型篩分設備。該產品的特點就是其篩分原理不是利用振動篩分，而是利用正弦波的擾動原理進行篩分的，完全克服了振動篩存在的諸多缺點。該產品結構獨特、處理能力大、篩分效率高、可靠耐用、維修方便、噪音低。、其處理能力、篩分效率、環保、安全可靠運行等諸多性能均能滿足固體松散混合物料分級的要求。
復合滾軸篩的主要技術特征:
復合滾軸篩的工作原理是菱形滾柱做圓周運動產生的軌跡—正弦波，正弦波的擾動原理，使篦上（篩上）的料層擾動松散，利用圓形滾柱與菱形滾柱有機結合，組成篩篦對物料進行篩選，并在每個滾柱下面裝有隱埋式刮刀，可將粘在盤片上的纏繞物和粘附物鏟除，以保持篩孔通暢。用兩級或多級帶傾角的圓形滾柱與菱形滾柱組成篩體(篩板)，煤流沿有傾角的篩體運動，使煤流均布在篩板上，有利于篩分，避免了堵煤、積煤和堵孔等不良現象的發生。在同質量, 同粒度的篩分面積時，正弦篩的篩分效率比其它篩分設備高出40﹪～50%。具有處理能力大、透篩率高、工作時無振動的特點，可篩分含任何水分與粘度的物料，不粘、不堵、不卡、無噪音。
復合滾軸篩工作原理及結構特點
火電廠輸煤滾軸篩生產廠家按需定制價格優惠復合滾軸篩的工作原理是菱形滾柱做圓周運動產生的軌跡—正弦波，正弦波的擾動原理，使篦上（篩上）的料層擾動松散，利用圓形滾柱與菱形滾柱有機結合，組成篩篦對物料進行篩選，并在每個滾柱下面裝有隱埋式刮刀，可將粘在盤片上的纏繞物和粘附物鏟除，以保持篩孔通暢。用兩級或多級帶傾角的圓形滾柱與菱形滾柱篩板組成篩體，煤流沿有傾角的篩體運動，使煤流均布在篩板上，有利于篩分，避免了堵煤、積煤和堵孔等不良現象的發生。在同等的篩分面積下，正弦篩的篩分效率比其它篩分設備高出40﹪～50%。具有處理能力大、透篩率高、工作時無振動的特點，可篩分含任何水分與粘度的物料，不粘、不堵、不卡、無噪音。
結構上采用兩級傾斜布置，同時還可采用一級或多級傾斜布置方式；在裝配方式上采用由12個部件組裝而成，徹底解決運輸與生產現場改造中的起吊、安裝等困難；傳動方式采用每塊篩板由一臺擺線針輪減速機通過排形齒輪箱驅動多軸轉動，結構緊湊；箱體采用雙層結構，內層用16錳防磨鋼板，外層用優質鋼板，提高防磨，防漏性能；在密封上采用無磨擦阻力的“迷宮式”密封結構，效果好，無粉塵外逸。極大程度降低電動機的功耗；用內置式旁路替代傳統的外置式旁路，簡化了系統的布置；菱形及圓形滾柱采用中錳抗磨鑄鋼精密鑄造。
常見故障及處理：
|
故障征象
|
原因
|
處理措施
|
|
按下啟動按鈕，電動機不轉動
|
按鈕接線不良或控制回路故障
|
按下停止按鈕，匯報班長，通知電工班檢查處理
|
|
無動力電源
|
|
無操作電源
|
|
電動機本身?yè)p壞
|
|
篩選性能不好
|
梅花形滾柱片有竄軸或脫落
|
通知檢修人員檢查處理
|
|
篩軸運行中突然停止不動
|
電動機的熱保護動作
|
通知電氣人員處理
|
|
聯軸器上的尼龍柱銷被剪斷
|
在保證安全的條件下，清除篩軸間的積煤，雜物，通知檢修人員更換尼龍柱銷
|
|
正弦篩出力不足
|
煤的水分過大
|
減小煤源設備出力，停止設備運行并檢查篩面情況
|
|
煤的粒度過大
|
|
篩軸間有嚴重的卡堵現象
|
|
軸承溫度過高
|
潤滑油過多或不足
|
注意觀察溫度變化情況，如超過80℃時，應立即停機，匯報班長，通知檢修人員檢查處理
|
|
軸承內套與軸，外套與軸承座間相對運動
|
|
軸承損壞
|
|
電動機、減速機異常振動，有響聲或過熱現象
|
電動機、減速機底座地腳緊固螺栓松動
|
匯報班長，減少系統出力并注意觀察，嚴重時立即停機，通知檢修人員檢查處理
|
|
過負荷運動
|
|
電動機或減速機自身故障
|
正弦篩技術參數：
|
序號
|
篩面寬
|
型 號
|
處理量t/h
|
篩孔尺寸MM
|
入料粒度MM
|
電機功率KW
|
|
1
|
1100MM
|
ZS08-9/15°
|
300-400
|
35X70
|
<300
|
7.5
|
|
2
|
1300MM
|
ZS10-11/15°
|
400-600
|
35X70
|
<300
|
7.5
|
|
3
|
1300MM
|
ZS10-7/15°
|
600-800
|
35X70
|
<300
|
7.5
|
|
4
|
1500MM
|
ZS12-8/15°
|
300-400
|
35X70
|
<300
|
2X7.5
|
|
5
|
1700MM
|
ZS14-8/15°
|
1200
|
50X90
|
<300
|
2X7.5
|
|
6
|
1700MM
|
ZS14-16/15°
|
34t/M2
|
35X70
|
<300
|
2X7.5
|
復合滾軸篩主要技術特點：
（1）適用于13mm或大于13mm粒度分級。
（2）單位面積處理能力大，工作穩定可靠。
（3）適用各種性質的被篩分物料。可以處理水分高、粘度大的物料。
（4）透篩率高。煤礦及選煤廠分級粒度為13mm時篩分效率可達85%以上；當煤的分級粒度為30mm時，篩分效率可達88%以上。
（5）不卡、不粘堵篩孔，物料透篩連續順暢。
（6）環保性能好。整機采用全封閉結構，可有效地避免煤塵飛揚，無振動、噪音小。
（7）結構簡單，體積小，安裝檢修方便。
